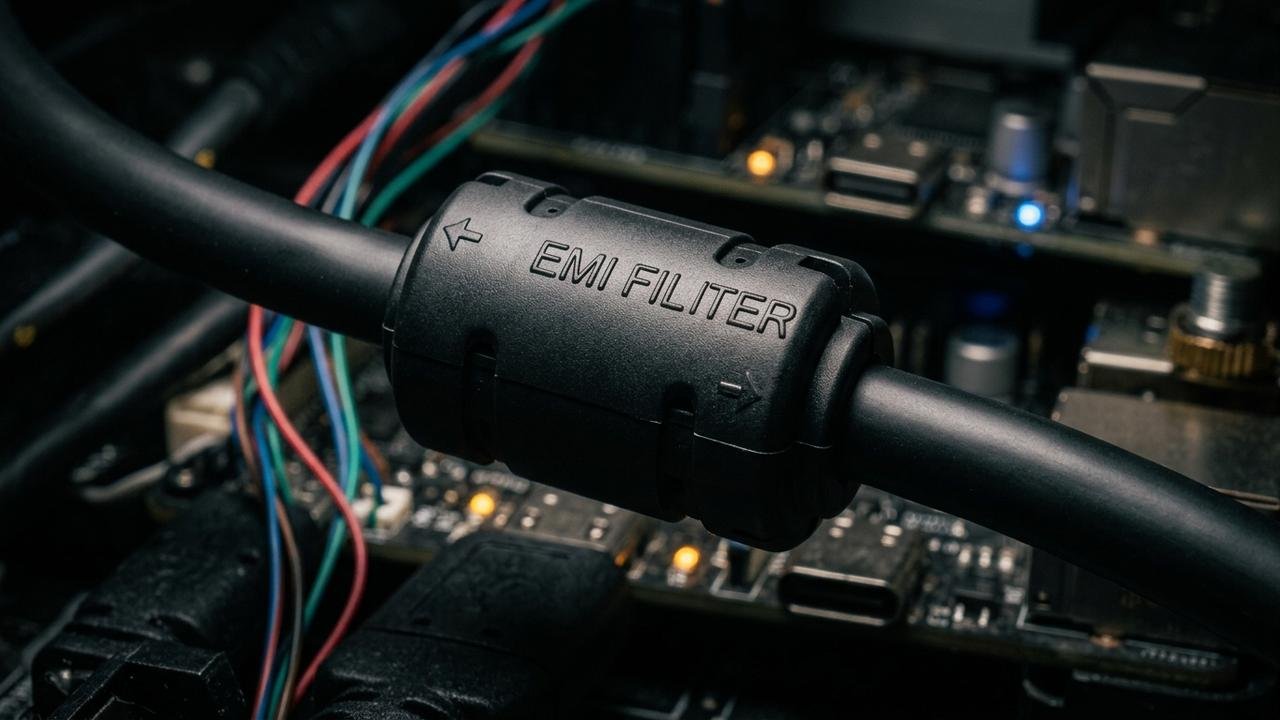

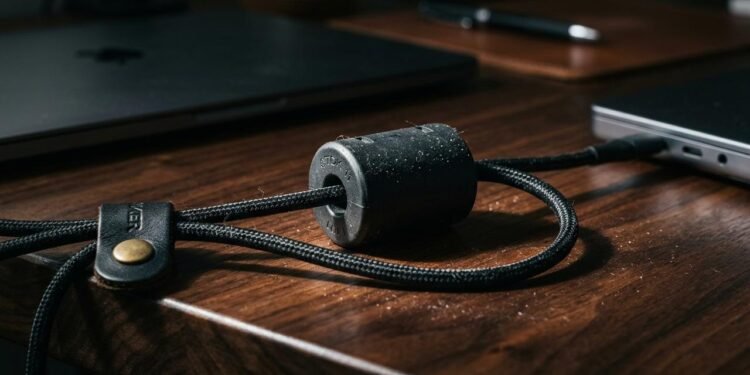

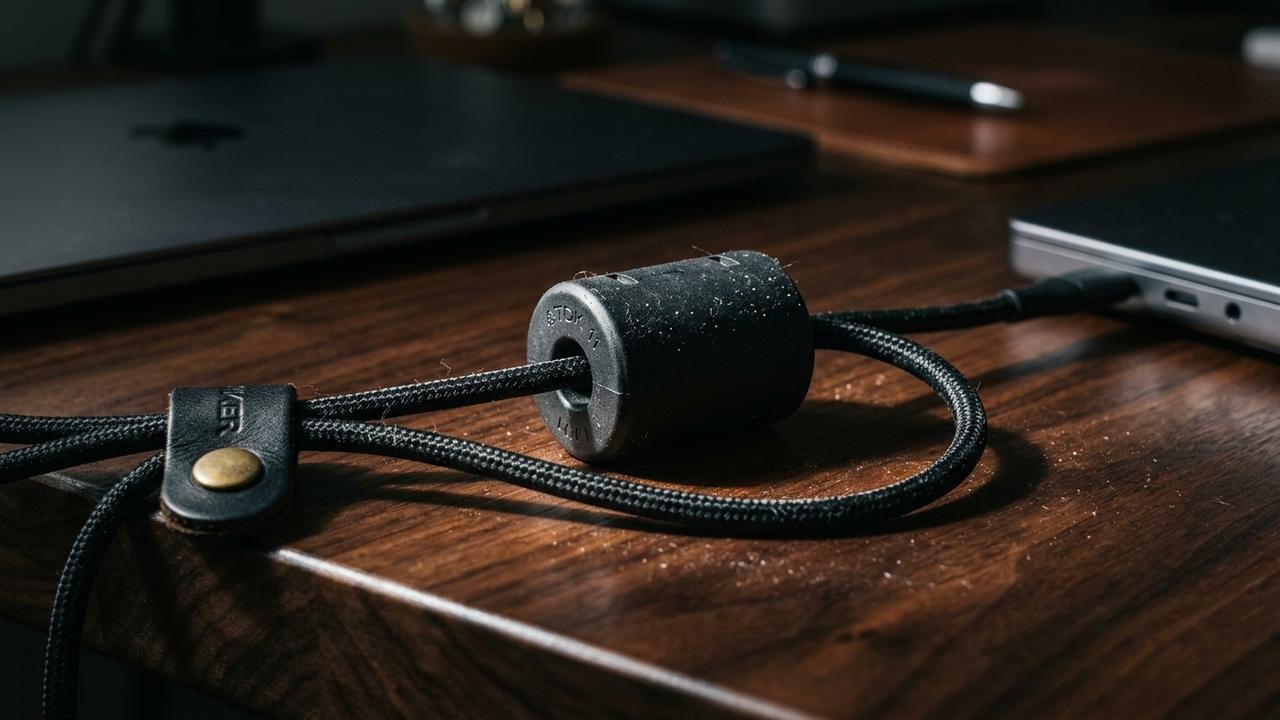

O cilindro grosso preso perto da ponta de alguns cabos de notebook, monitor e outros eletrônicos esconde um filtro de ferrite. Ele não reforça o fio nem funciona como proteção contra dobras. Sua tarefa é lidar com um tipo de interferência elétrica que o próprio cabo pode transmitir ou captar.
Para que esse detalhe serve
O filtro de ferrite ajuda a reduzir ruídos eletromagnéticos de alta frequência que circulam pelo cabo. Esses ruídos podem sair de circuitos eletrônicos e usar o fio como caminho para se espalhar, inclusive na forma de radiação eletromagnética. O processo também pode acontecer no sentido contrário, com o cabo captando interferências presentes ao redor.
A TDK explica que filtros de modo comum são usados justamente para diminuir o ruído irradiado por equipamentos e cabos e melhorar a imunidade contra interferências. Em muitos cabos, o ferrite envolve todos os condutores ao mesmo tempo. Assim, ele oferece resistência maior ao ruído indesejado sem interromper a corrente ou o sinal que o cabo foi feito para transportar.
Como esse detalhe surgiu
A história do material é bem anterior aos notebooks. O ferrite foi desenvolvido em 1930 pelos pesquisadores Yogoro Kato e Takeshi Takei, no então Tokyo Institute of Technology, no Japão. Trata-se de um material magnético feito principalmente com óxidos de ferro e outros metais, com propriedades especialmente úteis em circuitos que trabalham com frequências elevadas.
A história oficial da TDK registra que a empresa nasceu em 1935 para industrializar o ferrite e começou a produzir núcleos comercialmente em 1937 para equipamentos de rádio e comunicação. O cilindro visto nos cabos atuais é uma aplicação posterior da mesma família de materiais. À medida que eletrônicos passaram a operar com frequências maiores, controlar interferências nos cabos ganhou ainda mais importância.
Leia também: Diga adeus às tomadas com o notebook que carrega com energia solar
Leia Também
Qual problema precisava ser resolvido
Um cabo pode se comportar de uma maneira que seu aspecto simples não sugere. Além de levar energia ou dados, ele pode funcionar parcialmente como uma antena para sinais indesejados. Correntes de alta frequência presentes no equipamento conseguem chegar ao cabo e produzir emissões que interferem em outros aparelhos ou dificultam o cumprimento dos limites de compatibilidade eletromagnética.
O guia técnico da Murata mostra que envolver um conjunto de fios com um núcleo de ferrite cria uma espécie de choke, ou indutor, de modo comum. Nesse modo, correntes de ruído circulam na mesma direção pelos condutores e seus campos magnéticos se somam dentro do ferrite. Já sinais diferenciais, que trafegam em sentidos opostos, tendem a produzir campos que se cancelam, reduzindo a interferência do filtro sobre a informação útil.
Ainda é necessário hoje
Sim, mas isso não significa que todo cabo precise carregar um cilindro visível. O controle de interferência pode ser feito com filtros instalados dentro do aparelho, componentes menores na placa, blindagem do próprio cabo ou outras soluções de projeto. Por isso, dois cabos destinados a funções parecidas podem ter aparências diferentes sem que um deles necessariamente esteja incompleto.
Quando o núcleo externo aparece, sua posição e seu material são escolhidos conforme as frequências que precisam ser controladas. A própria TDK mantém filtros de encaixe com diferentes valores de impedância para faixas específicas. Em outras palavras, não basta colocar qualquer pedaço de ferrite em qualquer cabo. O resultado depende do material, do formato, do número de passagens do fio pelo núcleo e da frequência do ruído.
O que esse detalhe revela sobre o objeto
O ponto menos óbvio está no modo como o ferrite trabalha. A Fair-Rite descreve esses núcleos como uma forma de acrescentar resistência de alta frequência ao cabo. Em corrente contínua ou frequências baixas, essa impedância pode ser pequena; conforme a frequência aumenta dentro da faixa para a qual o material foi escolhido, o componente dificulta a passagem do ruído.
Parte dessa energia indesejada acaba dissipada no próprio material na forma de uma quantidade muito pequena de calor. Por isso, o filtro de ferrite não funciona como uma parede que simplesmente barra tudo o que passa pelo cabo. Ele é seletivo pela frequência e pelo modo como a corrente circula. O cilindro que parece um peso sem função revela que até um fio aparentemente comum faz parte do projeto eletromagnético do computador ou monitor conectado a ele.
