Quantos ampères passam pelo fio do banheiro quando alguém liga o chuveiro numa manhã de julho? A pergunta parece coisa de eletricista, mas a resposta sai de uma divisão que cabe na calculadora do celular: potência dividida por tensão. Um chuveiro de 7.500 W ligado em 220 V puxa 34,1 A.
Quem procura fio e disjuntor para chuveiro de 7500W costuma começar pela marca do aparelho ou pelo preço da caixa. A tabela de características técnicas impressa no manual do fabricante e a tabela de capacidade de condução de corrente da ABNT NBR 5410 já resolveram o assunto antes disso, e resolveram na mesma direção: o cabo de 4 milímetros quadrados que atende boa parte das casas antigas brasileiras não chega aos 34,1 A.
Como se chega aos 34 ampères de um chuveiro de 7.500 watts?
Dividindo watts por volts, e nada além disso. Sete mil e quinhentos divididos por 220 dão 34,09, ou 34,1 A depois do arredondamento. Essa é a corrente que o circuito precisa sustentar enquanto o aparelho trabalha na posição mais quente, que é exatamente a condição em que vale a potência máxima da etiqueta. Na posição de verão o consumo cai, só que o dimensionamento nunca olha para a média de uso: olha para o pico. E o pico acontece muito no Brasil. O Atlas da Eficiência Energética Brasil 2024, da Empresa de Pesquisa Energética, registra que 86,9% dos domicílios aqueciam água com eletricidade em 2023 e que o chuveiro elétrico respondeu por 13% do consumo residencial de eletricidade naquele ano. É um aparelho que pesa na fatura e no quadro de distribuição ao mesmo tempo, como sabe quem já discutiu uma conta de luz calculada por leitura estimada.
Qual fio e qual disjuntor o manual da Lorenzetti manda usar?
Fio de 6 milímetros quadrados e disjuntor de 40 ampères, com um limite de distância no mesmo pacote.
O manual de instruções de instalação e garantia da linha Acqua Century, documento 372832 rev. D da Lorenzetti, resolve o assunto numa tabela de características técnicas com três colunas de tensão e potência:
- 220 V, 7.500 W: disjuntor ou fusível de 40 A, condutores de 6 mm² e no máximo 35,5 m entre o disjuntor e o produto.
- 220 V, 6.800 W: disjuntor de 32 A, condutores de 4 mm² e no máximo 25,8 m de percurso.
- 127 V, 5.500 W: disjuntor de 50 A, condutores de 10 mm² e no máximo 26,8 m, porque a corrente sobe quando a tensão cai.
- Percurso maior que o da tabela: o próprio fabricante manda aumentar a seção dos condutores e remete à tabela 2 da ABNT NBR 16305.
A resposta vem impressa dentro da caixa e costuma ir para o lixo junto com o papelão. Na seção de preparação elétrica, o mesmo documento pede circuito exclusivo no quadro de distribuição e disjuntor bipolar para a ligação de 220 V entre duas fases; a instrução seguinte, de desligar o disjuntor antes de começar, é dirigida a quem instala, e não ao morador.
Leia Também
O que a tabela da NBR 5410 diz sobre o cabo de 4 milímetros?
Que ele não passa de 32 ampères na condição mais comum de instalação doméstica.

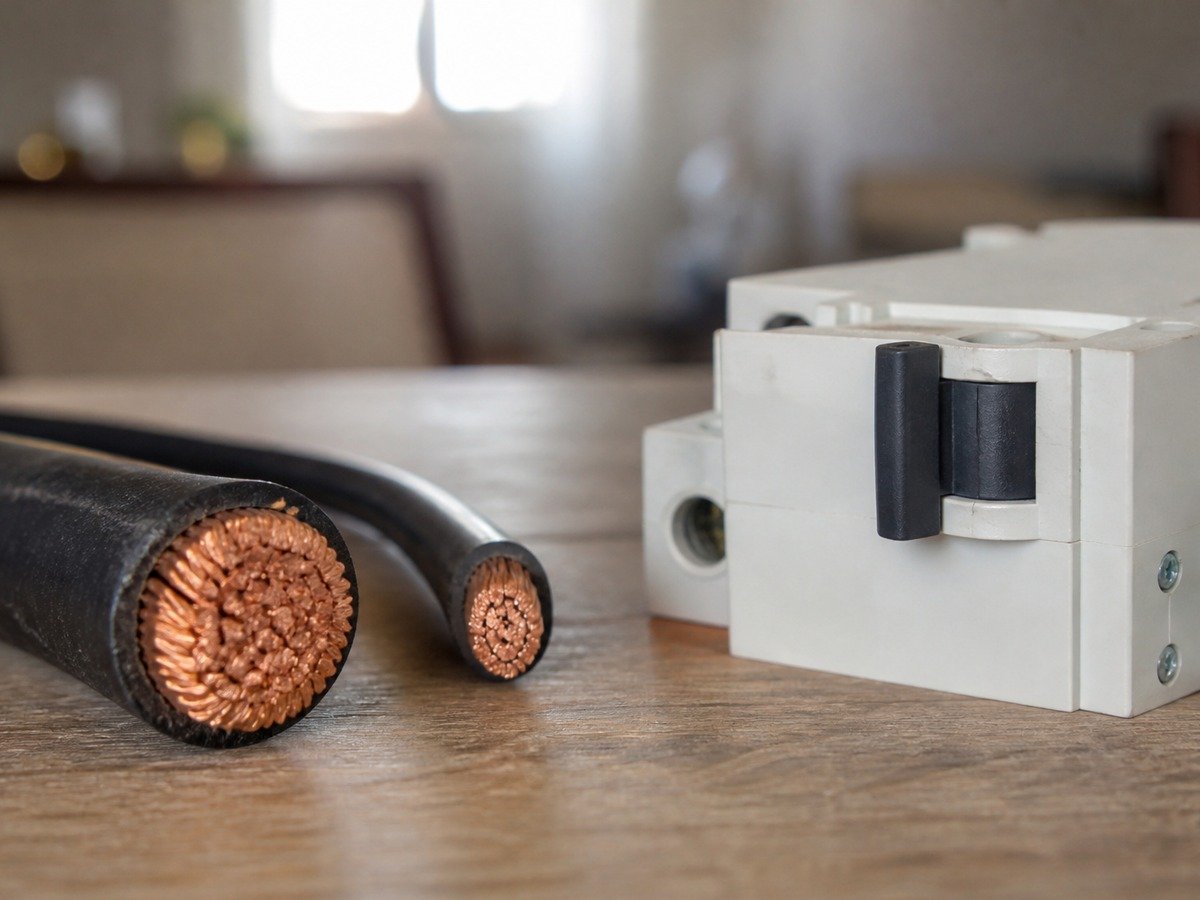

A norma separa o problema em duas tabelas. A tabela 33 descreve os tipos de linha elétrica e diz a que método de referência cada arranjo corresponde: condutores isolados ou cabos unipolares em eletroduto de seção circular embutido em alvenaria, o caso típico de casa e apartamento, entram no método B1. A tabela 36 traz a capacidade de condução de corrente. Para cobre, isolação de PVC, dois condutores carregados e temperatura ambiente de 30 graus, o método B1 dá 32 A para a seção de 4 mm² e 41 A para a de 6 mm².
Os 34,1 A do chuveiro de 7.500 W passam por cima do primeiro valor e ficam folgados abaixo do segundo. Casa erguida nos anos 1980 e 1990 costuma ter 4 mm² no ramal do banheiro porque o chuveiro da época era menor. O fio não envelheceu mal: o aparelho é que mudou de tamanho.
Por que trocar o disjuntor por um maior piora a situação?
O disjuntor não está ali para proteger o chuveiro. Ele protege o condutor que ficou dentro da parede.
Quando a chave desarma toda vez que alguém gira o seletor para o inverno, a leitura intuitiva é que a peça ficou fraca e pede um número maior. A troca acaba com o incômodo e desmonta a proteção: um cabo de 4 mm² alimentado por um disjuntor de 40 A fica autorizado a conduzir corrente acima da que a tabela 36 prevê para ele, e o condutor passa a esquentar sem que nada interrompa o circuito. O desarme é o aviso, não o defeito.
A distância pesa junto. Os 35,5 m que a Lorenzetti fixa para a combinação de 6 mm² com 40 A existem por causa da queda de tensão ao longo do trajeto entre o quadro e o banheiro: quanto mais longo o percurso, menos tensão chega ao aparelho, e o fabricante compensa isso pedindo seção maior. Nem todo problema de chuveiro é de circuito: parte das queimas de resistência tem a ver com a ordem entre abrir o registro e girar a chave de temperatura, que é assunto de uso e não de fiação.
Onde entra a exigência de dispositivo DR de 30 mA no banheiro?
Na própria NBR 5410, antes de qualquer discussão sobre bitola. O item 5.1.3.2.2 lista os casos em que o dispositivo a corrente diferencial-residual de alta sensibilidade, com corrente diferencial-residual nominal igual ou inferior a 30 mA, é obrigatório como proteção adicional, e a primeira alínea alcança “os circuitos que sirvam a pontos de utilização situados em locais contendo banheira ou chuveiro”. O fabricante repete a obrigação logo na abertura do manual, ao registrar que o produto “deve ser alimentado por circuito elétrico protegido por dispositivo diferencial residual de alta sensibilidade (IDn 30 mA)”. O mesmo texto condiciona a instalação a pessoa qualificada, capaz de medir a pressão hidráulica e a tensão elétrica no ponto onde o aparelho vai ficar.
Convém não confundir as três funções. O disjuntor cuida da sobrecorrente no fio, o dispositivo DR percebe a fuga de corrente que escapa do circuito e desliga tudo em fração de segundo, e o condutor de aterramento verde ou verde e amarelo tem papel próprio, que o manual manda ligar conforme a NBR 5410. Um não cobre a ausência do outro, e os três convivem no mesmo quadro.
O que convém lembrar sobre o dimensionamento do circuito do chuveiro?
Antes de comprar, anote potência e tensão da etiqueta e faça a divisão: watts pela tensão da sua casa, que dá a corrente do circuito. Compare o resultado com a tabela do fabricante e cheque três itens com quem for instalar: se o circuito é exclusivo, qual a seção do condutor que sai do quadro e qual a distância até o banheiro. Se o disjuntor desarma com frequência, trate o desarme como informação e peça avaliação em vez de pedir uma chave de amperagem maior. Pergunte também se há dispositivo DR de 30 mA cobrindo o circuito e se o aterramento está ligado, dois itens que a norma cobra e que ninguém enxerga pela porta do box.
Este texto é informativo e cobre apenas o cálculo de dimensionamento e o que o fabricante publica no manual do produto. Ele não ensina nem autoriza qualquer serviço na instalação elétrica: conferir, trocar ou remanejar fio, disjuntor, dispositivo DR, aterramento ou resistência é trabalho de eletricista qualificado, com projeto compatível com a NBR 5410. Diante de dúvida sobre o circuito da sua casa, chame um profissional habilitado e mostre a ele o manual do aparelho.
