O manual técnico do automatizador DZ Home, da PPA, gasta duas linhas do 6º passo de instalação com uma medida que quase nenhum morador procura: entre o topo do dente da engrenagem e o fundo do dente da cremalheira deve sobrar uma folga de aproximadamente 2 milímetros. Está na página 11, logo acima do desenho que mostra o encaixe da barra dentada sobre a engrenagem.
A medida se repete na concorrência. A Rossi traz o número no item 6 da instalação, ao explicar para que servem as arruelas colocadas sob o acionador na hora de parafusar. O manual do Garen DZ Full pede a mesma folga na página 4 e volta ao número na página 7. Três fabricantes de portão automático, três documentos, o mesmo espaço no mesmo ponto, com uma diferença de redação: a PPA escreve “aproximadamente” 2 mm, o Garen manda “sempre deixar” 2 mm, e a Rossi chama os 2 mm de altura mínima no texto e de distância máxima na figura da página 2.
Nenhum dos três manuais promete vida útil em anos, e a garantia estendida do Garen para em um. Quando o equipamento morre cedo, o instalador não olha primeiro para o motor: olha para o que está embaixo e ao lado dele, o trilho, as roldanas e a barra de dentes fixada na folha.
Por que o manual começa pelo portão e não pelo motor?
A ordem dos capítulos entrega a lógica. Antes de qualquer instrução elétrica, a PPA abre um bloco de cuidados com o portão antes da automatização, na página 7 do manual do DZ Home.
O primeiro passo manda abrir o portão na mão e observar o esforço, que deve ser mínimo em toda a extensão do percurso; o segundo manda fechar e conferir se o esforço foi igual. Na mesma página, o fabricante recomenda roldanas de no mínimo 120 milímetros de diâmetro e explica que trilho de seção reta, a velha cantoneira, gera mais atrito e desgaste do que o de seção circular. Na página 8, exige trilho retilíneo, nivelado e desobstruído em toda a extensão. A Rossi abre pelo mesmo lugar: o item 1 manda verificar se o portão desliza livremente, olhando guia de sustentação, trilho, batentes e roldanas.
O que a folga da cremalheira do portão automático faz na prática?

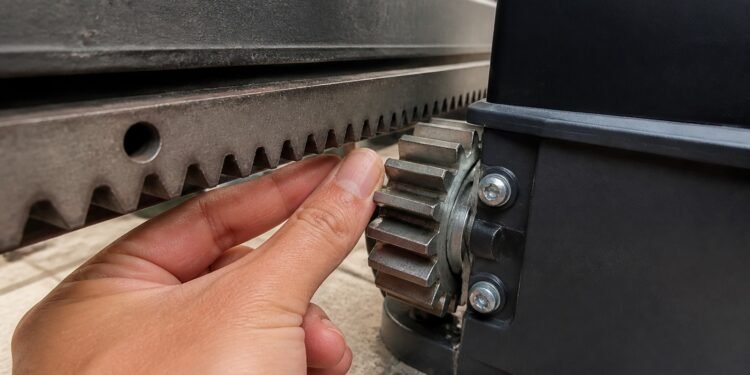

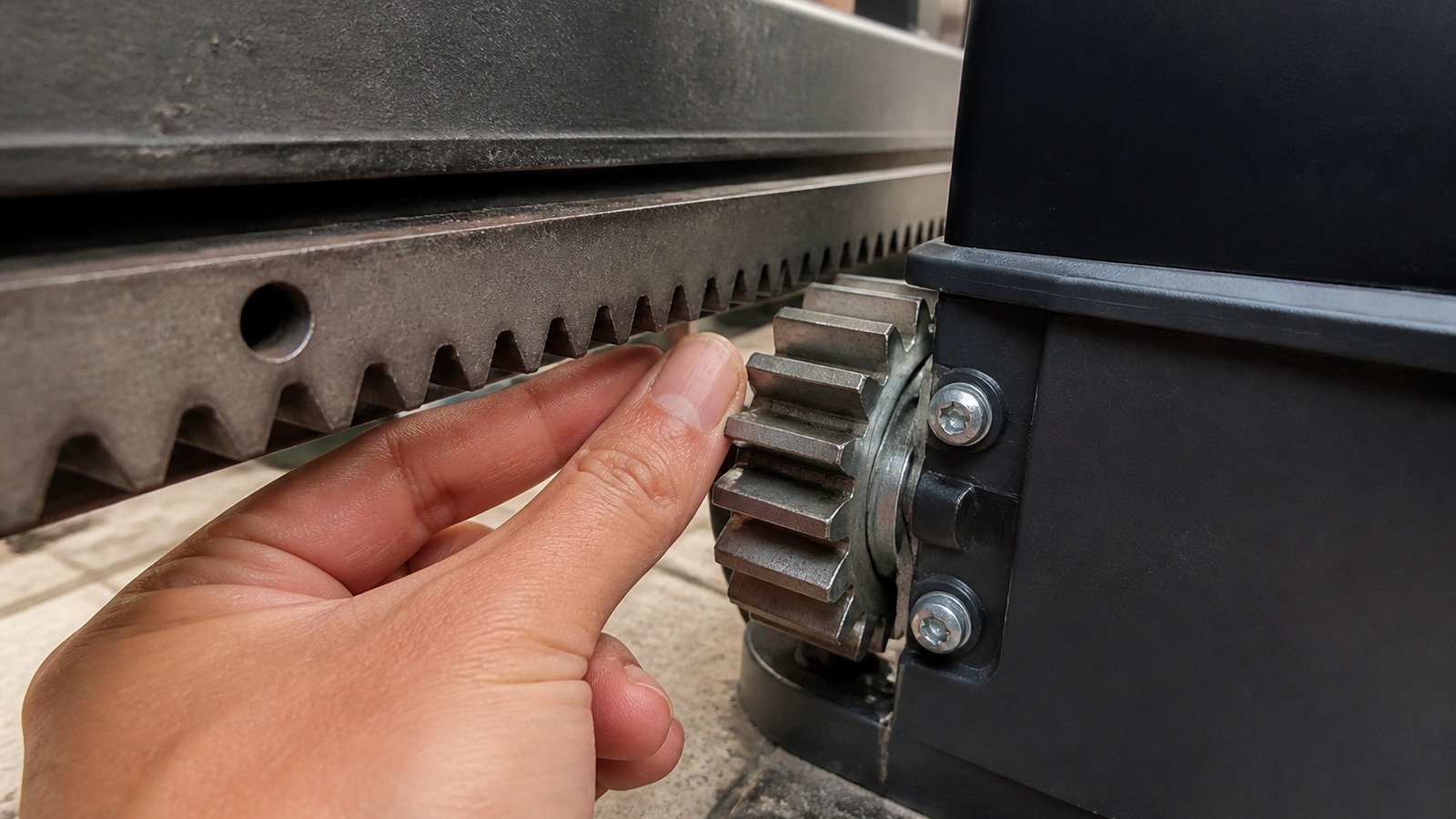

Ela é o espaço que impede duas peças de aço de trabalharem coladas, e o manual do Garen DZ Full é direto ao justificar o número: “Sempre deixar uma folga de 2 mm entre a engrenagem de saída da máquina e a cremalheira para que a engrenagem trabalhe sem que tenha muita pressão sobre ela”. A Rossi descreve o que acontece quando a distância não é respeitada: a falta dela “pode ocasionar um desgaste na engrenagem interna e externa do acionador ou a quebra da cremalheira com o arranque do automatizador”. Não há estatística pública de quantos equipamentos param por esse motivo, e nenhum dos três fabricantes divulga percentual. O que existe é a atribuição feita por eles mesmos, no documento que acompanha o produto, ligando desgaste e quebra ao descumprimento da medida.
Leia Também
O erro tem dois lados. Cremalheira apoiada com peso sobre a engrenagem transforma cada abertura em atrito sob carga. Cremalheira solta demais, ou desalinhada em um trecho do curso, faz o dente pular na partida, que é justamente o instante de maior esforço. A PPA prevê essa hipótese na página 12: folha empenada pede calços, e mão francesa quando a cremalheira passa do comprimento da folha.
Como se mede a folga sem abrir o equipamento?
Com o portão destravado e um pouco de paciência ao longo do curso inteiro, porque o problema quase nunca aparece parado.
- Modo manual primeiro: com o automatizador destravado, empurre a folha de ponta a ponta. Pelo critério da PPA, o esforço deve ser praticamente o mesmo do começo ao fim; qualquer ponto em que o portão pesa mais indica trilho, roldana ou alinhamento.

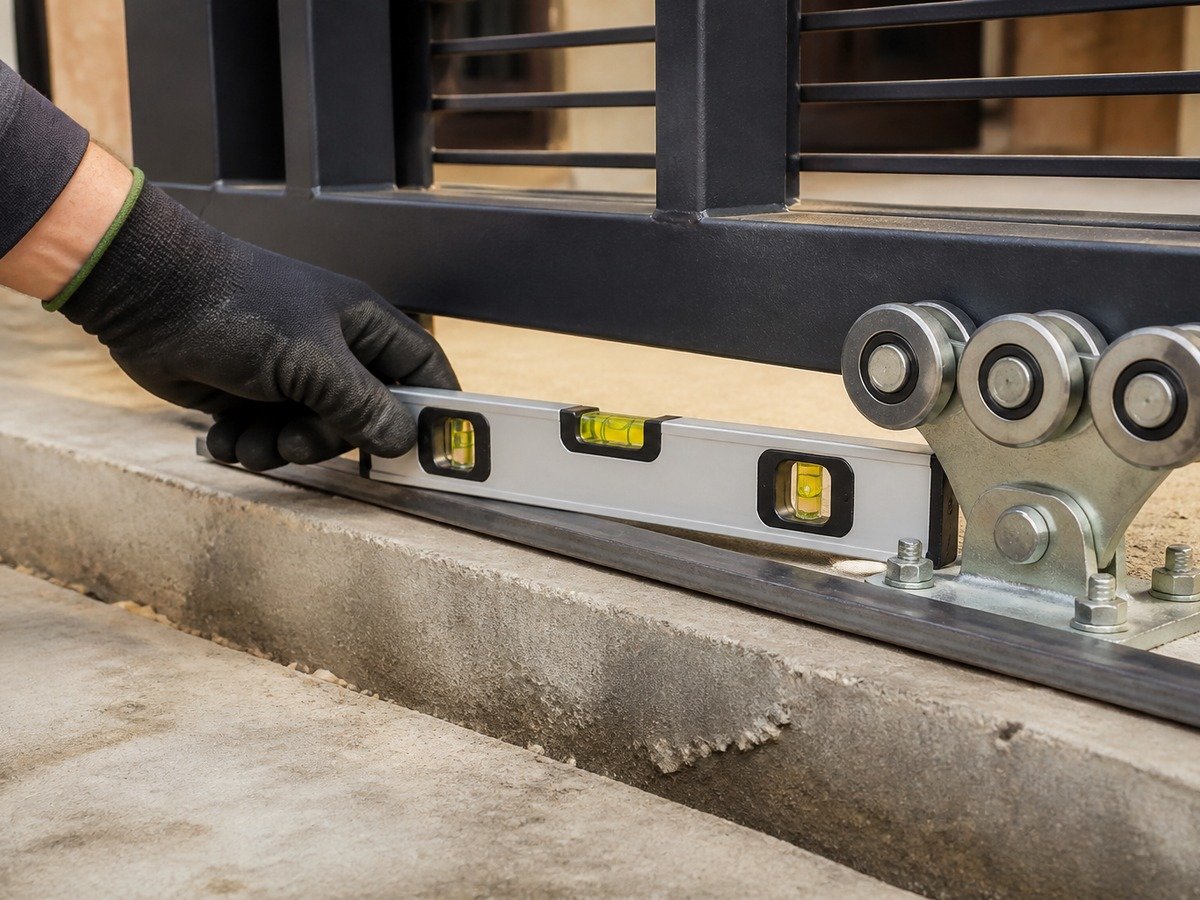

- Nível no trilho: um nível de bolha apoiado em pontos diferentes do percurso mostra se o trilho deixou de ser retilíneo e nivelado, como o manual exige.
- Olho no engrenamento: com o portão em movimento, observe de longe se a barra encosta em um trecho e se afasta em outro, sinal de folga fora do uniforme que o manual pede. Mão nenhuma perto da cremalheira: a Rossi torna obrigatório o sensor infravermelho anti-aprisionamento por causa desse ponto.
- Ouvido na partida: o arranque é o instante de maior esforço, e é a ele que os manuais ligam o estrago. A PPA manda usar mão francesa “para que não pule os dentes na partida da máquina”.
- Regulagem com quem instala: reposicionar acionador, calçar folha empenada ou refixar cremalheira é serviço de instalador habilitado.
Quanto o trilho torto cobra do motor?
Cobra em desgaste diário, e a conta chega em forma de peça gasta. Um portão que emperra em três metros do percurso não fica mais leve porque ganhou um motor: passa a ser empurrado por uma engrenagem que vence o mesmo atrito que a mão vencia, agora várias vezes por dia, e a folga de 2 milímetros some primeiro quando a folha oscila sobre roldanas gastas. Motor não conserta geometria, apenas paga a conta dela. O mesmo raciocínio de espaço livre para o equipamento trabalhar aparece no afastamento que o fabricante manda deixar entre a geladeira e a parede, em que o compressor sofre quando o calor não tem por onde sair. A manutenção também está escrita: o item 11 do manual da Rossi pede lubrificação e revisão periódicas a cada seis meses.
Onde a garantia do fabricante deixa de cobrir o defeito?
No ponto em que a instalação contraria o manual, e isso está impresso no certificado de garantia do Garen DZ Full. Na página 35, o documento soma ao prazo legal de 90 dias mais 275 dias por liberalidade da fabricante, chegando a um ano contado da compra comprovada, desde que observadas as orientações do manual. O mesmo documento diz que a garantia perde efeito se o produto for instalado em desacordo com o manual técnico, e que reparo feito por pessoa não autorizada exclui a cobertura. Os 90 dias vêm do inciso II do artigo 26 do Código de Defesa do Consumidor, que fixa esse prazo para reclamar de vício aparente em produto durável; o artigo 50 torna a garantia contratual complementar à legal e manda entregar o termo escrito junto com o manual de instalação e uso. Guardar esse papel é o que permite discutir depois de quem foi a falha, como acontece quando um hábito simples de uso muda a vida útil de uma lavadora.
O que convém lembrar sobre a folga da cremalheira do portão automático?
Manual e nota fiscal no mesmo envelope resolvem metade da discussão depois: a garantia estendida das marcas depende de comprovar a data da compra. Antes de contratar a automatização, exija que o instalador teste o portão na mão e diga por escrito o que precisa ser corrigido no trilho, nas roldanas e nos batentes, checagem prevista nos manuais de PPA, Rossi e Garen. Depois de instalado, confira uma vez por mês se o portão corre sem pesar em nenhum trecho, e marque a revisão semestral com lubrificação. Se o equipamento falhou dentro do prazo, acione a assistência autorizada da marca antes de qualquer outro serviço, para não perder a cobertura.
Estas linhas têm função informativa e saem de documentos públicos: os manuais de instalação de PPA, Rossi e Garen e o Código de Defesa do Consumidor no portal do Planalto. Regulagem de folga, correção de trilho e qualquer intervenção elétrica pedem instalador habilitado, e é a assistência autorizada da marca que responde enquanto a garantia estiver correndo.
