Dezesseis polegadas, ou 40,64 centímetros. É a esse intervalo que a Stanley se refere quando descreve a trena 30-496, de 5 metros, vendida no Brasil com escala em milímetros e polegadas: a ficha oficial do produto informa que a fita traz marcas de montante (stud markings) visíveis a cada 16 polegadas e a cada 19,2 polegadas, feitas para quem levanta paredes. São esses números, impressos em vermelho na escala de polegadas das trenas de escala dupla, que passam despercebidos por quem só olha a fileira de centímetros.
Marcas vermelhas da trena: para que servem, afinal? Elas marcam o passo de um esqueleto de madeira americano, e esse passo, por coincidência de conversão, cai quase em cima da distância que a construção seca brasileira usa entre um montante e outro.
O detalhe é que nem toda trena vendida aqui traz a marca. Ela existe na escala de polegadas, e a fita que só mostra milímetros não tem nada destacado no 40.
Para que servem as marcas vermelhas da trena?

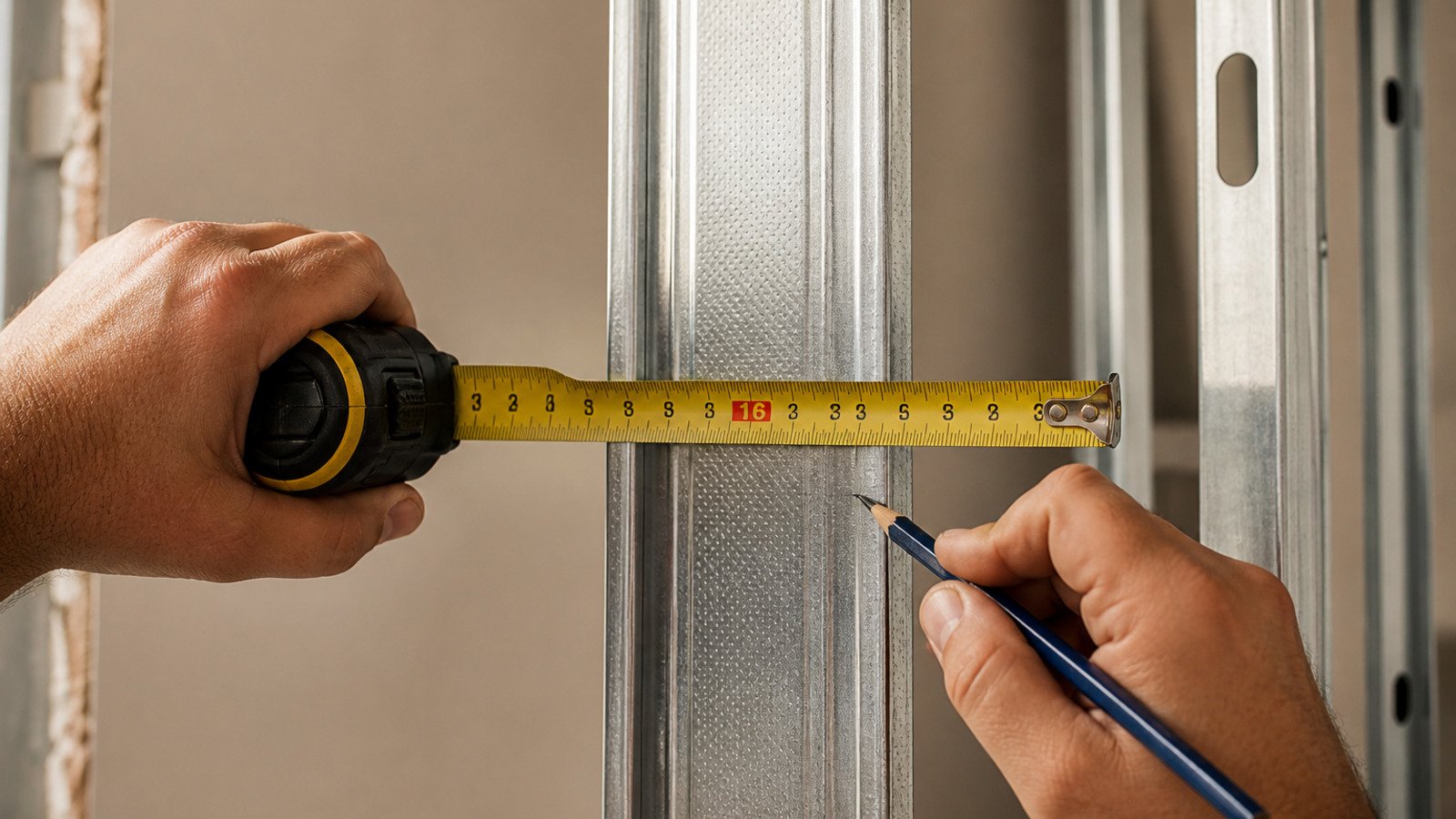

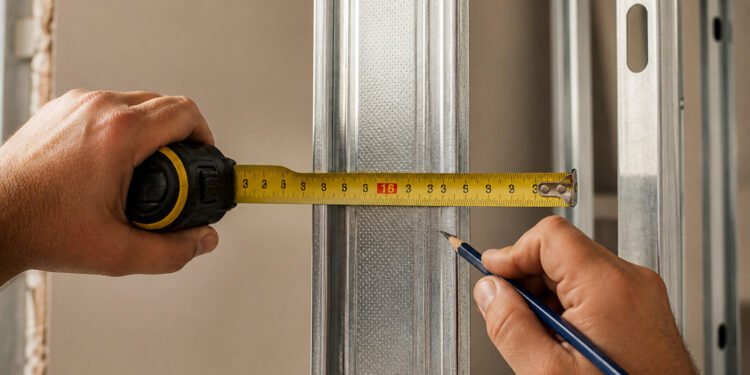

Servem para localizar o centro de cada montante de uma parede sem fazer conta. Na fita, o 16, o 32, o 48 e assim por diante aparecem em vermelho ou dentro de um quadrado colorido.

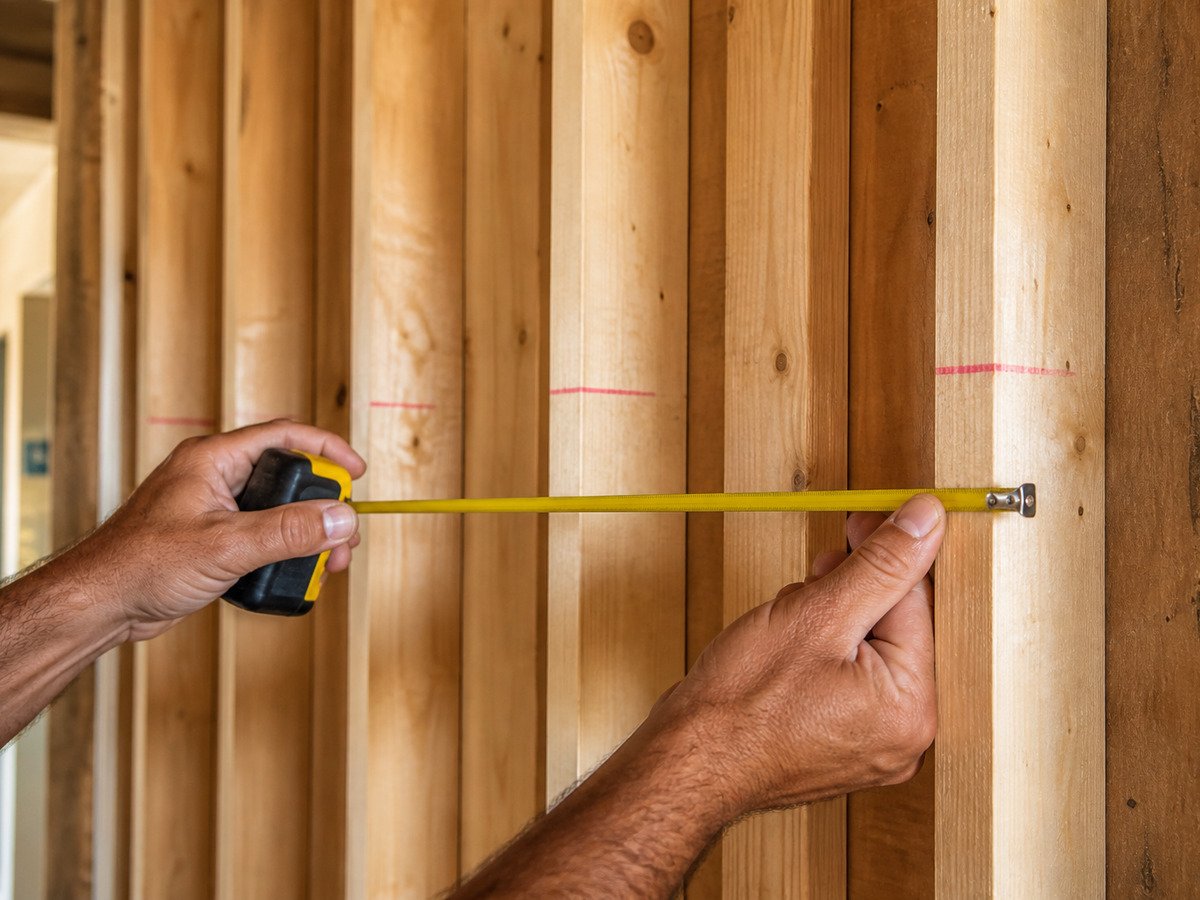

Em uma casa de estrutura leve de madeira, o padrão americano é montante “16 on center”, isto é, 16 polegadas de eixo a eixo. Quem precisa achar a madeira atrás do revestimento estica a trena a partir do canto e vai parando nos números vermelhos. A ficha da trena Stanley de 5 metros e 16 pés diz que as marcas de 16 e 19,2 polegadas existem para simplificar o trabalho de estrutura.
De onde vem a medida de 16 polegadas nas casas de madeira dos Estados Unidos?
Vem do tamanho da chapa de fechamento. O compensado e o gesso americanos são vendidos em painéis de 4 por 8 pés, ou 48 por 96 polegadas, e 48 dividido por 3 dá exatamente 16.
Leia Também
Com montantes a cada 16 polegadas, a borda de cada chapa cai sempre sobre uma peça de madeira. A Stanley explica isso ao falar da segunda marca: em sua página de suporte, a empresa diz que o losango preto aparece a cada 19,2 polegadas por causa das vigas industrializadas de piso, e que essa medida “permite uma quebra a cada 8 pés para acomodar chapas inteiras de compensado”. Faz sentido na conta: 96 dividido por 5 dá 19,2, e 96 dividido por 6 dá 16. Os dois intervalos existem para que uma chapa de 8 pés termine sobre um apoio.
Qual trena vendida no Brasil traz a marca e qual não traz?
Traz a marca quem tem escala em polegadas. Não traz quem só mede em milímetros. A diferença é de modelo, não de fabricante. A Starrett do Brasil, por exemplo, separa seu catálogo de trenas de bolso em linha de milímetros e linha de milímetros e polegadas, como a KTS1-8ME-S de 8 metros; a Vonder vende a trena de 7,5 metros com graduação em milímetro e polegada e uma versão só métrica de 3 metros. A escala de polegadas é a que herda os números vermelhos; a fileira de centímetros segue limpa. Isso quer dizer que a marca de 40 centímetros do título é, na verdade, a marca de 16 polegadas lida pelo outro lado da fita, e que o comprador que quiser usá-la precisa escolher uma trena de escala dupla. Quem compra trena sem olhar a escala está comprando metade da ferramenta.
Onde o triângulo preto a 19,2 polegadas entra na história?
Ele é a marca que mais gente confunde com defeito de impressão. Aparece no 19,2, no 38,4, no 57,6, cinco vezes até as 96 polegadas.
O sentido é o mesmo dos números vermelhos, só que para um esqueleto mais espaçado. Vigas de piso industrializadas, mais rígidas que a madeira serrada, permitem apoiar a chapa de 8 pés em cinco vãos em vez de seis. A explicação está na página de suporte da Stanley sobre o losango preto, e outros fabricantes americanos imprimem a mesma marca como um pequeno triângulo. No Brasil, onde quase ninguém constrói piso com viga de 19,2 polegadas, o triângulo vira curiosidade: a fita foi desenhada para um canteiro que não é o nosso.
Como funciona a marca no drywall brasileiro, com montantes a 40 ou 60 cm?
O drywall nacional herdou a lógica do módulo em números redondos. A norma de referência é a ABNT NBR 15758-1, sobre projeto e montagem dos sistemas em chapas de gesso usados como paredes, listada pela Associação Drywall entre as normas do setor.
A própria Associação Drywall descreve, na página sobre paredes, que o espaçamento entre os montantes é de 400 ou 600 mm em paredes retas, e que em parede com revestimento cerâmico o espaçamento deve ser de no máximo 40 cm. A chapa de gesso padrão vendida aqui mede 1,20 m de largura por 1,80 m de altura, segundo a ficha da Knauf; 120 dividido por 3 dá 40, e 120 dividido por 2 dá 60. Na prática, o instalador brasileiro faz assim:
- Marcação na guia: com a trena métrica, risca 40, 80, 120 cm na guia do piso e repete na do teto, sem depender de número vermelho.
- Uso da marca de 16 polegadas: cada marca vermelha chega 6,4 mm depois do múltiplo de 40 cm; em três montantes, a diferença já passa de 1,9 cm, o suficiente para a borda da chapa perder o apoio.
- Depois da obra: quem sabe que os montantes estão a 40 ou 60 cm do canto encontra o perfil batendo na chapa, e a Associação Drywall informa que a fixação direta no perfil suporta até 40 kg por ponto.
Por que o gancho da ponta da trena fica solto?
Porque ele precisa andar. A folga é proposital, igual à espessura do próprio gancho.
Quando a trena mede por fora, encostando o gancho na borda de uma peça, ele puxa e desloca-se para fora; quando mede por dentro, empurrando o gancho contra uma parede, ele recua a mesma distância. Nos dois casos, o zero real fica no mesmo lugar, e é isso que a Stanley chama de gancho Tru-zero na ficha da 30-496; a Vonder descreve o mesmo recurso como gancho ajustável na ponta, para medições internas e externas. Quem aperta o rebite para acabar com a folga passa a medir com erro em uma das direções. Vale conhecer outros detalhes pequenos que pesam depois, como o detalhe da reforma que evita infiltrações e gastos depois da obra.
O que convém lembrar sobre as marcas vermelhas da trena?
Ao comprar, olhe a escala: se a fita mostra polegadas, os números vermelhos estão lá a cada 16 polegadas, e o triângulo ou losango preto a cada 19,2. Se a fita é só em milímetros, não procure a marca; risque 40, 80 e 120 cm você mesmo. No drywall, siga o passo do projeto, 40 ou 60 cm, e use 40 cm sempre que a parede receber cerâmica, como orienta a Associação Drywall. Não confunda 16 polegadas com 40 centímetros ao marcar uma guia: são 6,4 mm de diferença por montante. Deixe o gancho da ponta solto. Para achar o montante em uma parede pronta, meça a partir do canto e bata na chapa nos múltiplos de 40 ou 60, um pouco como a marca em relevo da tecla 5 do telefone.
O que se leu aqui é um apanhado informativo montado com fichas e páginas de suporte de fabricantes e com o material público da Associação Drywall sobre a NBR 15758. O espaçamento de montantes de uma parede específica é definido pelo projeto e pelo fabricante do sistema; na dúvida, consulte o manual da chapa e do perfil que vai usar.
